Dermaga batubara di Samarinda, Balikpapan, Penajam Paser Utara, dan kawasan IKN Sepaku kerap menanggung beban sandar yang melebihi kapasitas pelindung dermaga. Tongkang berkapasitas besar bersandar dengan momentum tinggi akibat arus laut yang kuat, dan ketika rubber fender yang terpasang tidak sesuai spesifikasi atau telah aus, beban benturan berpindah langsung ke balok beton serta tiang pancang. Konsekuensinya nyata: retaknya struktur dermaga, kerusakan tiang pancang, hingga robeknya lambung tongkang yang menghentikan rantai pasok batubara. PT Mitra Lindung Sarana menangani perencanaan, pengadaan, dan pemasangan rubber fender untuk dermaga di seluruh Kalimantan Timur termasuk Bontang, Kutai, dan Sepaku, serta area luar Kaltim seperti Jakarta, Surabaya, dan Jawa Barat.
Pemilihan tipe fender yang asal tanpa dasar perhitungan menjadi sumber utama kegagalan proteksi dermaga. Banyak pengelola dermaga mengganti fender lama dengan tipe yang sama tanpa meninjau ulang apakah spesifikannya masih relevan dengan ukuran tongkang yang bersandar saat ini. Padahal, kapasitas tongkang batubara yang berlabuh di jetty Kaltim terus meningkat. Artikel ini membahas parameter teknis yang wajib ditinjau sebelum menentukan tipe rubber fender jetty batubara, agar spesifikasi yang dipilih benar-benar sesuai dengan kondisi beban di lapangan.
Analisis Energi Kinetik Sebelum Pemilihan Fender
Fender bekerja dengan mengubah energi kinetik benturan kapal menjadi energi deformasi karet. Sebelum menentukan tipe, perhitungan teknis wajib dilakukan berdasarkan dua parameter utama: kecepatan sandar dan rentang pasang surut di lokasi dermaga. Tanpa perhitungan ini, spesifikasi fender yang dipilih berdasarkan pengalaman dermaga lain berisiko tidak mampu menyerap energi benturan aktual.
1. Kecepatan Sandar (Berthing Velocity)
Tongkang batubara bergerak relatif lambat, namun massanya yang masif menghasilkan energi benturan yang besar. Kecepatan sandar dipengaruhi kondisi perairan tempat dermaga berada.
- Zona Terlindung: Kecepatan sandar cenderung lebih rendah sehingga energi benturan lebih terkendali.
- Zona Terbuka atau Arus Kuat: Perlu asumsi kecepatan yang lebih tinggi agar perencanaan memiliki margin keamanan yang memadai.
2. Kondisi Pasang Surut (Tidal Range)
Di banyak perairan Kalimantan dan Sumatera, perbedaan pasang surut cukup ekstrem. Fender harus dipasang pada elevasi yang memungkinkan tongkang bersandar aman baik saat air pasang tertinggi maupun surut terendah. Bila posisinya keliru, lambung tongkang berpotensi menghantam beton dermaga secara langsung saat permukaan air turun.
Komparasi Tipe Rubber Fender untuk Jetty Batubara
Tidak semua fender memiliki karakteristik yang sama. Tiga kandidat utama yang paling sering digunakan untuk aplikasi dermaga tongkang batubara memiliki kelebihan dan keterbatasan masing-masing. Pemahaman atas perbedaan ini menentukan apakah investasi proteksi dermaga memberikan hasil yang sebanding.
1. Fender Tipe Arch (V-Type)
Tipe ini sering disebut V-Fender dan menjadi andalan di industri pertambangan.
- Kelebihan: Tahan terhadap gaya geser yang kerap terjadi saat tongkang terseret arus. Desainnya sederhana, instalasi mudah, dan biayanya paling ekonomis di antara ketiga tipe.
- Aplikasi Ideal: Dermaga khusus tongkang ukuran kecil hingga menengah.
2. Fender Tipe Cell (SCN)
Berbentuk silinder berongga yang dipasang dengan panel depan.
- Kelebihan: Penyerapan energi tinggi dengan gaya reaksi yang lebih rendah dibanding tipe V.
- Aplikasi Ideal: Dermaga yang melayani kapal campuran, mencakup tongkang besar dan kapal kargo atau curah.
3. Fender Tipe Cone (SCK)
Fender kompresi berbentuk kerucut yang menawarkan efisiensi penyerapan energi paling tinggi di antara ketiga tipe.
- Kelebihan: Rasio penyerapan energi terhadap gaya reaksi paling baik. Mampu menyerap benturan besar dengan gaya reaksi yang minimal ke struktur dermaga, serta tetap stabil saat menerima benturan menyudut.
- Aplikasi Ideal: Terminal batubara skala besar, titik transshipment, atau dermaga dengan tiang pancang yang sensitif terhadap beban.

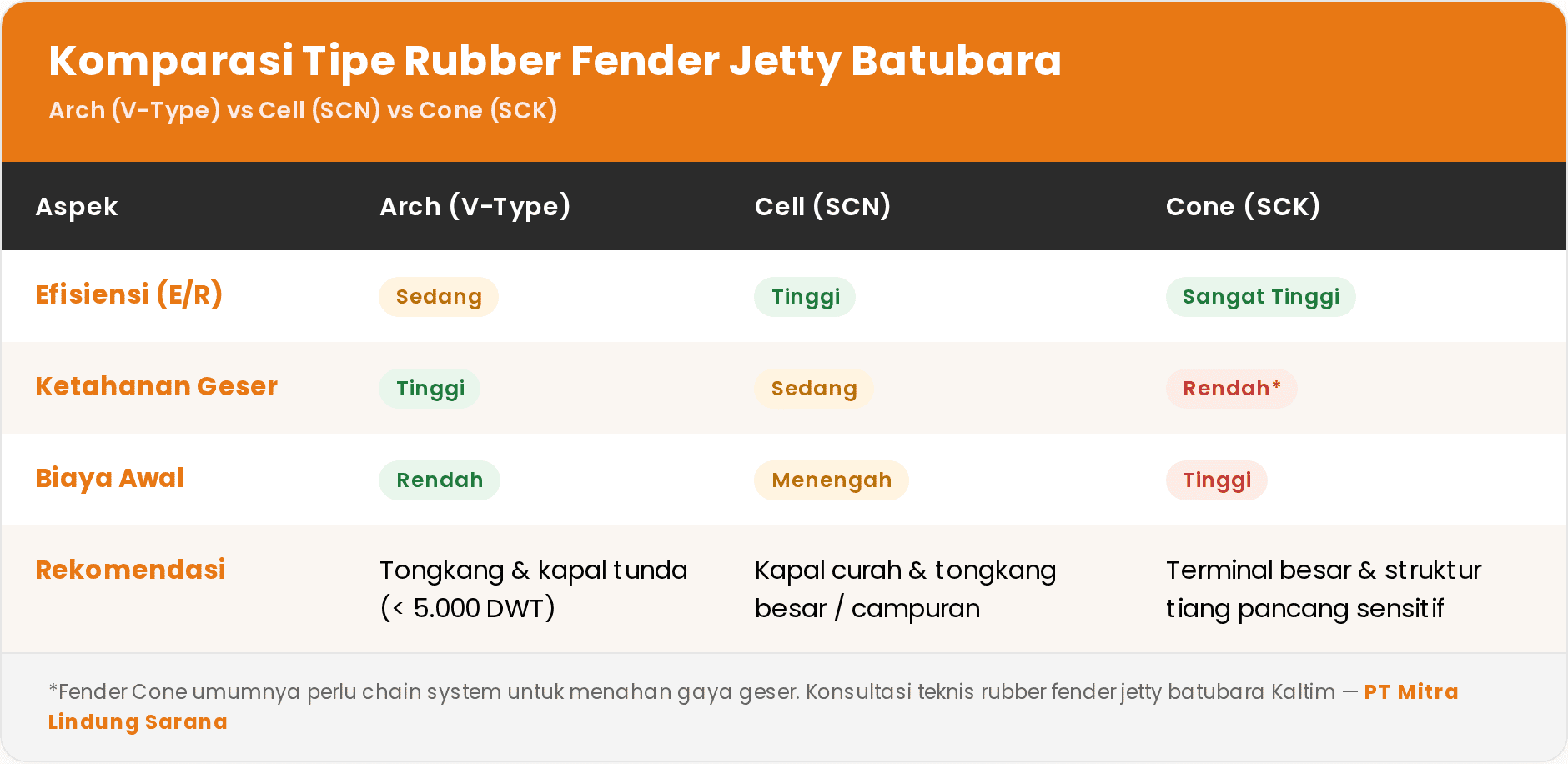

Tabel Perbandingan Singkat
| Tipe Fender | Efisiensi (E/R) | Ketahanan Geser | Biaya Awal | Rekomendasi Penggunaan |
|---|---|---|---|---|
| Arch (V-Type) | Sedang | Tinggi | Rendah | Tongkang & Kapal Tunda |
| Cell (SCN) | Tinggi | Sedang | Menengah | Kapal Curah & Tongkang Besar |
| Cone (SCK) | Sangat Tinggi | Rendah | Tinggi | Terminal Besar & Struktur Sensitif |
Fender Cone umumnya memerlukan sistem rantai penahan untuk menahan gaya geser.
Material dan Durabilitas di Lingkungan Abrasif
Lingkungan jetty batubara tergolong keras. Debu batubara yang abrasif, air laut korosif, dan gesekan lambung tongkang yang kasar menuntut spesifikasi material tertentu agar fender bertahan sesuai usia pakai yang dirancang. Kegagalan material sering muncul bukan pada tahun pertama, melainkan setelah beberapa siklus sandar ketika retak rambut akibat ozon mulai menyebar.
- Kualitas Karet: Karet perlu memiliki tingkat kekerasan yang sesuai dengan ketahanan sobek yang baik serta ketahanan terhadap ozon dan sinar UV agar tidak cepat retak.
- Panel Depan dan Bantalan UHMW-PE: Untuk tipe Cell dan Cone, panel baja sebaiknya dilapisi Hot Dip Galvanized dan dilengkapi bantalan UHMW-PE. Bantalan ini menurunkan gesekan antara lambung kapal dan fender, mengurangi risiko percikan api, serta memperpanjang usia pakai fender.
- Sistem Rantai: Rantai penahan beban dan rantai geser sebaiknya memakai baja galvanis berkualitas untuk mencegah putus akibat korosi air laut.
Kesimpulan dan Langkah Berikutnya
Acuan teknis pemilihan fender pada dermaga modern umumnya merujuk pedoman PIANC dan standar BS 6349 untuk struktur maritim, sedangkan spesifikasi material karet mengacu sertifikasi produk masing-masing pabrikan. Penentuan ukuran akhir tetap melalui survei lokasi dan perhitungan beban sandar oleh tim berpengalaman.
Pengalaman lapangan PT Mitra Lindung Sarana di sektor energi, pelabuhan, dan pertambangan Kalimantan Timur menjadi dasar penyusunan panduan ini. Sejak 2013 tim teknisi bersertifikat mutu (SNI ISO 9001:2015) menangani pekerjaan concrete repair, grouting, waterproofing, hingga pemasangan rubber fender dengan manajemen keselamatan tersertifikasi ISO 45001:2018.
Untuk mayoritas dermaga tongkang batubara konvensional, Fender Tipe Arch menjadi pilihan yang masuk akal secara teknis dan ekonomis karena ketahanannya terhadap gaya geser tongkang. Bila dermaga melayani terminal besar dengan kapal mother vessel, Fender Tipe Cone memberikan perlindungan aset jangka panjang yang lebih baik. Keputusan akhir sebaiknya didasarkan pada perhitungan energi sandar aktual di lokasi, bukan asumsi standar.
