Grouting Anchor Bolt Mesin Crusher Batu Bara di Kaltim

Daftar Isi

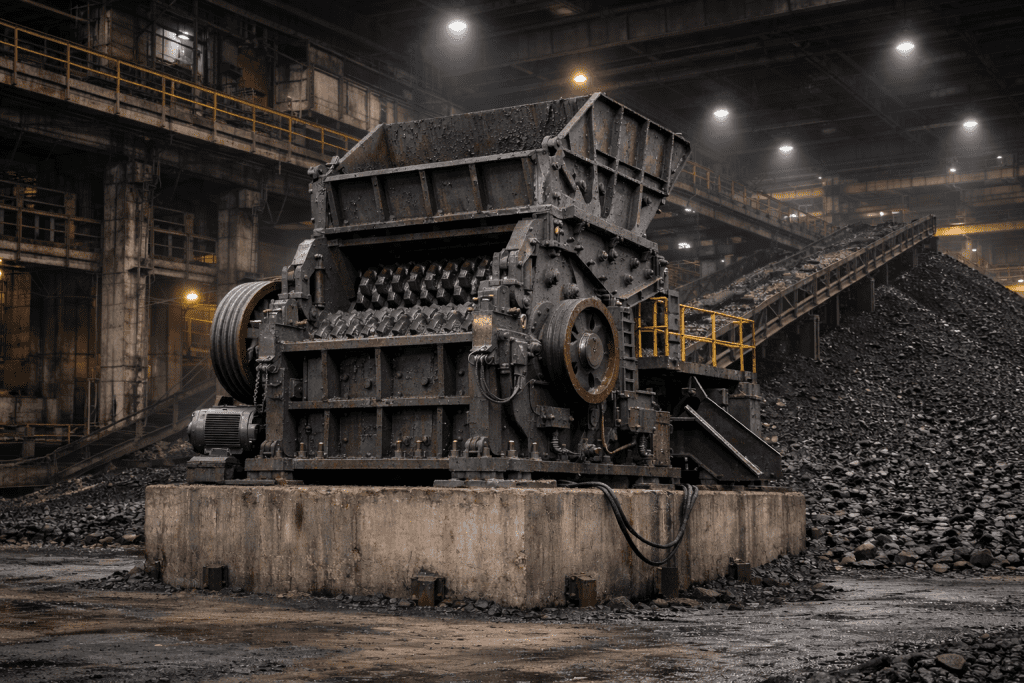

Operator tambang batu bara di Kalimantan Timur kerap menghadapi persoalan yang sama pada mesin penghancur (crusher): pondasi mesin bergetar berlebih, baut angkur longgar, hingga base plate yang mulai bergeser. Mesin seperti gyratory maupun jaw crusher menghasilkan gaya inersia, beban dinamis, dan getaran konstan selama proses penghancuran material. Ketika sistem pengikat mesin ke pondasi tidak dikerjakan dengan benar, dampaknya merambat ke seluruh lini produksi.

Grouting adalah proses pengisian celah antara pelat dasar mesin (base plate) dan pondasi beton. Bila prosedur grouting angkur gagal, akibatnya berat: mulai dari misalignment (ketidaksejajaran) mesin, kerusakan bearing, hingga berhentinya produksi (downtime) yang menimbulkan kerugian besar bagi operasional tambang.

Sebagai pelaksana perbaikan dan perkuatan struktur di wilayah Kalimantan Timur, PT Mitra Lindung Sarana memahami bahwa pengerjaan grouting untuk mesin berat menuntut ketepatan pemilihan material, kepatuhan pada standar teknis, serta eksekusi presisi di lapangan.

Fungsi Anchor Bolt dan Sistem Grouting

Anchor bolt (baut angkur) mengamankan base plate mesin secara permanen ke pondasi beton. Perannya melampaui sekadar mengikat. Angkur bertugas mentransfer beban kejut dari operasional mesin ke struktur beton yang lebih luas dan stabil di bawahnya.

Untuk mesin dengan beban dinamis tinggi, jenis angkur yang umum digunakan adalah plate-anchored bolts berbahan baja karbon mutu tinggi. Angkur ini menahan gaya tarik (tension) akibat momen guling saat mesin beroperasi.

Agar transfer beban berjalan sempurna, material grouting harus mengisi seluruh celah kosong tanpa rongga (void) di bawah base plate. Grouting yang solid mencegah pergeseran sekecil apa pun yang dapat memicu keausan komponen internal crusher.

Pilihan Material: Semen Non-Shrink vs Epoxy Grout

Pemilihan material grouting bergantung pada besaran beban dinamis mesin. Ada dua kategori utama yang digunakan di industri pertambangan.

1. Non-Shrink Cementitious Grout

Grout berbahan dasar semen Portland dengan aditif khusus agar tidak menyusut (non-shrink). Material ini ekonomis dan cocok untuk mengisi rongga berukuran besar, serta umum dipakai pada mesin dengan beban dinamis tingkat menengah (moderate) seperti pompa dan kompresor kecil.

2. Epoxy Resin Grout

Untuk mesin crusher, epoxy grout menjadi rujukan (best practice). Berbahan dasar resin epoksi, material ini menawarkan kekuatan tekan dan tarik yang lebih tinggi dibanding grout semen, serta memiliki daya redam getaran yang baik dan ketahanan terhadap paparan oli maupun bahan kimia. Karakter ini menjadikannya pilihan untuk crusher, ball mill, dan turbin. Untuk sambungan beton yang mengalami retak atau kebocoran, tersedia pula pendekatan lain seperti metode injeksi polyurethane (PU) pada sambungan beton yang efektif menutup celah dan menghentikan rembesan air.

PT Mitra Lindung Sarana melayani pengadaan dan aplikasi material grouting dari Sika, Fosroc, maupun merek lain sesuai kebutuhan spesifikasi proyek Anda di Kalimantan Timur. Pemilihan produk kami sesuaikan dengan karakter beban mesin dan kondisi lingkungan tambang.

Tahapan Prosedur Grouting Anchor Bolt yang Benar

Sebagian besar kualitas grouting anchor bolt mesin crusher ditentukan oleh persiapan dan teknik aplikasinya. Berikut prosedur standar yang wajib diterapkan.

Persiapan Permukaan (Chipping): Permukaan beton fondasi dikasarkan dengan chipping atau sandblasting untuk memastikan ikatan mekanis (mechanical bonding) yang kuat. Area harus bebas dari oli, debu, dan laitance.
Alignment & Leveling: Base plate diposisikan dengan jacking bolts atau shims hingga kerataan presisi tercapai. Setelah level, angkur dikencangkan secara perlahan (snug tight).
Pemasangan Bekisting (Formwork): Bekisting harus kuat dan kedap bocor. Penyediaan headbox (kotak penuang) yang lebih tinggi dari dasar base plate menciptakan tekanan hidrostatik yang mendorong material grout masuk mengisi celah.
Pencampuran Material: Gunakan shear mixer (mixer mekanis kecepatan rendah). Untuk epoxy grout, rasio resin, hardener, dan agregat diukur menggunakan timbangan presisi, bukan ditakar volume.
Pengecoran Searah (Unidirectional Pouring): Pengecoran hanya dilakukan dari satu sisi agar grout mengalir mendorong udara keluar melalui sisi ventilasi (venting) di arah berlawanan, mencegah terjebaknya rongga udara.

Risiko Jika Grouting Gagal

Mengabaikan quality control (QC) dalam prosedur grouting, seperti menggunakan material di bawah standar atau aplikasi yang keliru, akan memicu efek domino kerusakan.

Terbentuknya Celah (Voids): Bila ada udara terjebak di bawah pelat, transfer beban menjadi tidak merata. Area tersebut mengalami konsentrasi tegangan yang memicu keretakan base plate atau beton.
Kegagalan Angkur (Pull-out Failure): Getaran yang tidak teredam menyebabkan mur angkur longgar. Angkur kemudian menerima beban kejut berulang, mengalami kelelahan material (fatigue), dan berpotensi putus.
Downtime Operasional: Perbaikan pondasi beton dan angkur crusher yang sudah terlanjur rusak bersifat kompleks, memakan waktu, dan menghentikan produksi tambang.

Standar Kualitas (QC) dan Best Practice di Area Getaran Tinggi

Pada instalasi kritis, PT Mitra Lindung Sarana menerapkan praktik kontrol kualitas yang ketat untuk mesin berbeban tinggi. Beberapa langkah yang kami jalankan meliputi hal berikut.

Verifikasi Torsi Berkala: Setelah grout mengeras penuh dan di-torsi akhir, nilai torsi angkur dicek ulang pada tahap awal operasi mesin untuk memastikan pengikatan tetap terjaga.
Penggunaan Shear Keys: Untuk mesin gyratory crusher, penambahan shear keys pada base plate membantu memindahkan gaya geser horizontal langsung ke beton, sehingga beban pada angkur berkurang.
Pengujian Kuat Tekan: Pengambilan sampel kubus grout selama penuangan dilakukan untuk diuji kuat tekannya di laboratorium sesuai umur pengujian yang ditetapkan.

Kombinasi antara pemilihan material yang tepat, persiapan permukaan menyeluruh, dan pengendalian mutu berkelanjutan menjadi fondasi keandalan operasional mesin crusher di lokasi tambang.

Kesimpulan dan Konsultasi

Keandalan mesin crusher batu bara bergantung pada seberapa baik sistem anchor bolt dan material grouting mentransfer beban dinamis ke fondasi beton. Penggunaan epoxy grout bermutu tinggi disertai prosedur pengecoran yang presisi merupakan investasi untuk mencegah kerusakan mesin dan menghindari penghentian produksi yang mahal.

Jangan pertaruhkan aset alat berat Anda pada pengerjaan pondasi di bawah standar. Untuk kebutuhan grouting anchor bolt mesin crusher pabrik dan tambang di Samarinda, Balikpapan, Penajam Paser Utara, IKN Sepaku, Kutai, maupun Bontang, tim PT Mitra Lindung Sarana siap membantu.

Hubungi kami untuk konsultasi teknis dan penjadwalan survei lokasi bersama tim MLS. Kami akan meninjau kondisi pondasi mesin Anda dan menyusun rekomendasi pengerjaan grouting yang sesuai kebutuhan operasional tambang di Kalimantan Timur.
