Retak di tepi beton dekat sambungan jembatan, aspal yang bergelombang di titik pertemuan dua bentang, atau bunyi “gedebuk” setiap kendaraan melintas di ujung jembatan adalah keluhan yang hampir selalu bermuara pada satu komponen yang sering diabaikan: expansion joint. Ketika sambungan ini salah pilih, salah pasang, atau tidak dirawat, kerusakannya menjalar ke perkerasan, ke tulangan baja di bawahnya, sampai ke bantalan jembatan. Biaya perbaikannya jauh lebih besar daripada biaya memilih dan memasang sambungan yang benar sejak awal.
Persoalannya, banyak pemilik dan pelaksana proyek memperlakukan semua expansion joint sebagai barang yang sama. Padahal jenis dan spesifikasinya bergantung pada beban yang ditanggung dan seberapa besar pergerakan yang harus diakomodasi. Siar muai di jembatan menghadapi beban lalu lintas dinamis yang berulang; siar muai di gedung lebih banyak berurusan dengan pergerakan termal dan pergeseran akibat gempa. Salah menempatkan jenisnya berarti membeli masalah untuk beberapa tahun ke depan.
Artikel ini menguraikan apa itu expansion joint, bagaimana membedakan kebutuhan jembatan dan bangunan, jenis-jenis yang umum dipakai, kriteria pemilihannya, serta hal-hal yang menentukan umur pakai di lapangan, supaya keputusan yang diambil di proyek Anda tidak berujung pembongkaran dini.
Expansion joint atau siar muai adalah rakitan yang dipasang di antara dua bagian struktur yang berdekatan, atau pada celah dilatasi, untuk mengakomodasi pergerakan relatif tanpa menimbulkan tegangan yang merusak. Pergerakan itu bisa berasal dari perubahan suhu yang memicu pemuaian dan penyusutan, beban lalu lintas berat yang dinamis, hingga pergeseran tanah akibat gempa atau penurunan. Komponen ini lazim ditemukan pada jembatan, bangunan gedung, trotoar, sistem perpipaan, dan rel kereta api.
Pada jembatan, sambungan ini menahan pergerakan yang terjadi pada superstruktur ketika dilintasi kendaraan atau ketika suhu berubah. Dengan ruang gerak yang disediakannya, struktur bisa memuai, menyusut, dan bergeser secara horizontal tanpa memaksa beton saling menekan. Tepi beton di sekitar sambungan, bagian yang paling rentan gompal, ikut terlindungi selama sambungannya bekerja sebagaimana mestinya.
Secara garis besar, expansion joint terbagi menjadi dua model: joint terbuka dan joint tertutup. Model terbuka membiarkan celah tanpa penutup rapat, sedangkan model tertutup memakai material segel (seal) atau sistem penutup untuk mencegah air dan material asing masuk ke celah sambungan. Masing-masing punya beberapa jenis dengan spesifikasi berbeda, disesuaikan dengan besar pergerakan yang harus ditampung.
Dasar pemilihannya adalah kemampuan sambungan mengakomodasi pergerakan yang diperkirakan. Semakin besar pergerakan yang mungkin terjadi, misalnya pada jembatan bentang panjang, semakin dibutuhkan sistem yang dirancang untuk pergerakan besar. Kapasitas pergerakan yang tepat untuk setiap produk sebaiknya mengacu pada TDS (Technical Data Sheet) produk yang dipilih saat survei, karena tiap sistem punya rentang dan syarat pemasangan sendiri. Selain itu, seluruh sistem, mulai dari angkur, pelat baja, hingga karet segel, perlu dirawat agar tidak terjadi kegagalan seperti karet putus atau material menipis yang mengurangi keamanan pengguna jalan.
Perbedaan paling mendasar antara sambungan untuk jembatan dan untuk gedung terletak pada jenis beban yang ditanggung. Perbedaan ini menentukan material, desain, dan kapasitas pergerakan yang dibutuhkan.
Expansion joint jembatan bekerja pada kondisi jauh lebih berat dibanding gedung. Jembatan terpapar beban lalu lintas dinamis yang berulang, getaran tinggi, dan rentang suhu yang lebar. Karena itu sambungannya harus punya kekuatan mekanis tinggi, ketahanan aus, dan kemampuan mengakomodasi pergerakan horizontal yang timbul akibat kendaraan melintas maupun muai-susut struktur.
Fungsi intinya adalah menahan pergerakan superstruktur sambil menjaga permukaan jalan tetap rata dan aman dilalui. Jenis seperti Asphaltic Plug atau Strip Seal dirancang untuk menyerap pergerakan tanpa mengorbankan kenyamanan berkendara. Ketika siar muai jembatan gagal, dampaknya bukan sekadar tidak nyaman; perkerasan kaku bisa rusak dan keselamatan publik terancam.
Pada bangunan gedung, expansion joint umumnya ditempatkan di celah dilatasi untuk mengatasi perubahan termal (pemuaian dan penyusutan) dan pergeseran lateral akibat gempa. Beban vertikalnya relatif statis, sehingga fokus desain bergeser ke akomodasi pergerakan tiga dimensi, yaitu horizontal, vertikal, dan lateral, yang dipicu faktor lingkungan dan seismik.
Karena tidak menahan beban lalu lintas dinamis seperti jembatan, desain sambungan gedung lebih menekankan estetika, kedap air dan debu, serta kemampuan bergerak tanpa merusak elemen arsitektur. Materialnya bervariasi, mulai dari karet, aluminium, hingga baja, menyesuaikan lokasi pemasangan (lantai, dinding, atau atap) dan besar pergerakan yang diantisipasi.
Pemilihan teknologi expansion joint untuk jembatan dengan perkerasan kaku bertumpu pada besar pergerakan yang mampu ditampung tiap jenis siar muai. Jembatan bentang panjang atau yang berada di wilayah dengan fluktuasi suhu tinggi membutuhkan jenis yang mampu menampung pergerakan lebih besar dan berulang. Berikut jenis-jenis yang umum dipakai.
Asphaltic Plug Joint. Ciri khasnya memakai penutup sambungan dari campuran aspal khusus yang elastis dan agregat. Kelebihannya ada pada kenyamanan berkendara karena permukaannya paling mulus di antara jenis lain, serta pemasangan yang relatif cepat. Kelemahannya, kapasitas pergerakannya terbatas sehingga lebih cocok untuk bentang pendek atau pergerakan minimal, dan kurang ideal untuk lalu lintas sangat padat dan berat. Detail kapasitas pergerakan produk mengacu pada TDS saat survei.
Strip Seal Joint. Jenis sambungan tertutup yang memakai elemen seal karet di antara celah baja. Cara kerjanya mengikuti gerakan horizontal jembatan akibat kendaraan melintas maupun muai-susut. Keunggulannya pada kemampuan kedap air yang baik dan daya tahan terhadap lalu lintas dinamis, sehingga populer untuk jembatan berlalu lintas padat yang butuh perlindungan terhadap kerusakan air pada struktur di bawahnya. Konsekuensinya, pemasangan angkur harus presisi. Rentang pergerakan yang bisa diakomodasi bervariasi antar produk, dan angka pastinya mengacu pada TDS produk yang dipilih.
Compression Seal Joint. Memakai karet yang dimampatkan pada celah sambungan. Pemasangannya tergolong sederhana. Kekurangannya, kemampuan kedap airnya umumnya di bawah Strip Seal, dan karet berpotensi terlepas jika mampatannya tidak sesuai. Cocok untuk pergerakan kecil hingga menengah, dengan batasan yang mengacu pada spesifikasi produk saat survei.
Modular Joint (Multi-Seal). Digunakan untuk mengakomodasi pergerakan yang sangat besar, terutama pada jembatan bentang panjang. Sistem ini melibatkan beberapa balok baja yang dihubungkan segel karet. Biayanya lebih tinggi dan pemasangannya kompleks, tetapi kapasitas pergerakan dan daya tahannya menjawab kebutuhan infrastruktur yang paling menuntut. Besaran pergerakan maksimum yang dapat ditampung tiap sistem modular berbeda-beda dan mengacu pada TDS masing-masing.
Finger Plate Joint (tipe pelat sisir). Sangat kuat menahan beban berat dan cocok untuk bentang panjang. Konsekuensinya, celahnya berpotensi menampung kotoran sehingga perawatannya perlu lebih rutin, dan cenderung lebih berisik. Selain kelima jenis di atas, dikenal pula tipe butt, tipe penyangga baja, tipe gabungan geser (tipe pelat), dan tipe elastomer, yang masing-masing cocok untuk kondisi jembatan dan pola pergerakan tertentu.
Yang perlu ditegaskan: label “kecil”, “menengah”, atau “besar” untuk kapasitas pergerakan tiap jenis hanyalah gambaran kategori, bukan angka yang bisa dipakai langsung untuk desain. Dua produk Strip Seal dari lini berbeda bisa punya rentang gerak yang tidak sama, begitu pula sistem modular yang jumlah segelnya berbeda. Karena itu, penentuan jenis di tahap awal memang bisa dilakukan berdasarkan kategori beban dan bentang, tetapi angka kapasitas yang dipakai untuk perhitungan akhir harus diambil dari TDS produk yang benar-benar akan dipasang. Menyamakan spesifikasi antar merek atau antar tipe adalah salah satu sumber kesalahan yang berujung sambungan bekerja di luar rentang amannya.
Pada bangunan gedung, expansion joint berperan sebagai pengisi celah dilatasi yang memisahkan bagian-bagian struktur yang bisa bergerak secara independen akibat perubahan termal atau peristiwa seismik. Berbeda dengan jembatan yang berkutat pada beban dinamis, sambungan gedung lebih fokus pada pergerakan horizontal dan lateral dari pemuaian-penyusutan material, atau pergeseran akibat gempa.
Pergerakan termal tidak bisa dihindari; beton dan baja memuai saat panas dan menyusut saat dingin. Pada struktur yang panjang, akumulasi pergerakan ini bisa menjadi signifikan. Tanpa sambungan yang memadai, tegangan internal menumpuk dan memunculkan retak pada dinding, lantai, atau elemen arsitektur lain. Untuk kondisi Kaltim yang panas-lembab dengan rentang suhu harian yang nyata, perhitungan pergerakan termal ini tidak boleh dianggap remeh sejak tahap desain.

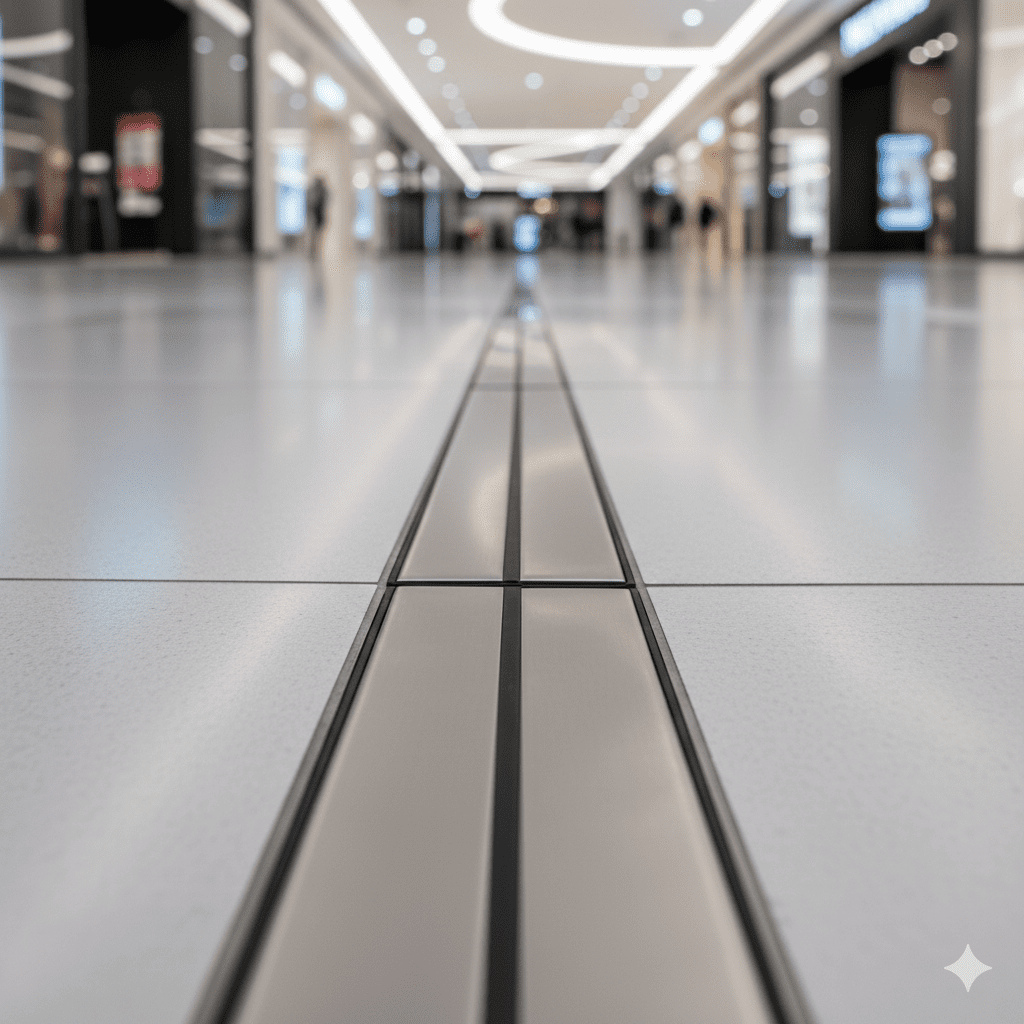

EJ Lantai. Dipasang di permukaan lantai, harus tahan aus, sanggup menahan beban pejalan kaki atau kendaraan ringan seperti forklift di pabrik, dan kerap dituntut memenuhi syarat estetika. Materialnya bisa aluminium, baja tahan karat, atau sistem penutup karet.
EJ Dinding dan Plafon. Menutup celah pada dinding interior maupun eksterior. Prioritasnya adalah kemudahan pemasangan, kemampuan bergerak tanpa merusak tampilan, dan pada kasus tertentu butuh fitur tahan api atau kedap suara.
EJ Atap. Harus benar-benar kedap air untuk mencegah kebocoran. Materialnya umumnya membran fleksibel atau penutup logam yang tahan paparan sinar UV dan perubahan suhu. Di iklim Kaltim dengan curah hujan tinggi, kualitas segel atap ini menentukan apakah air masuk ke plafon atau tidak.
Pemilihan material juga mengikuti tuntutan fungsional. Baja (Steel) dipakai saat dibutuhkan ketahanan tekanan, misalnya di area industri atau parkir. Stainless Steel dipilih untuk ketahanan korosi dan kerap dipakai di area yang menuntut kebersihan tinggi atau sering terpapar kelembapan. Material seperti Cast Iron tidak disarankan untuk suhu yang terlalu tinggi; batasan termal material selalu jadi pertimbangan.
Untuk bangunan di zona seismik, sambungan harus mengakomodasi pergerakan gempa yang jauh lebih besar daripada pergerakan termal biasa. Ini menuntut sistem yang lebar dan fleksibel, kerap memakai cover plate yang bisa meluncur tanpa terlepas. Kapasitas pergerakannya dihitung dari analisis respons struktur terhadap gempa rencana, bukan diperkirakan begitu saja.
Memilih expansion joint adalah pekerjaan teknis yang menuntut evaluasi kondisi struktur, lingkungan, dan beban yang diantisipasi. Keputusan yang gegabah berujung pada kegagalan dini, dan biaya perbaikannya biasanya lebih besar daripada selisih harga produk yang benar sejak awal. Ada beberapa faktor yang perlu ditimbang.
Besaran pergerakan (movement capacity). Ini kriteria pertama. Total pergerakan pada sambungan perlu dihitung dari panjang bentang struktur, koefisien muai termal material, dan rentang suhu operasional. Sambungan yang dipilih harus mampu menampung pergerakan itu dengan margin keamanan yang wajar. Nilai kapasitas produk yang akan dipakai dicocokkan dengan hasil hitungan ini berdasarkan TDS-nya.
Beban lalu lintas dan getaran. Untuk jembatan, intensitas dan berat kendaraan sangat menentukan. Asphaltic Plug bisa jadi nyaman tetapi kurang cocok untuk jalan tol dengan volume truk tinggi. Untuk beban dinamis berat, jenis Strip Seal atau Modular yang berbasis baja dan karet khusus lebih tepat.
Ketahanan terhadap air. Kemampuan menahan air masuk ke substruktur, baik di bawah jembatan maupun ke dalam bangunan, menentukan umur tulangan baja dan bantalan jembatan (elastomer bearing). Air yang lolos memicu korosi yang merusak dari dalam. Di lingkungan lembap seperti Kaltim, faktor ini layak diberi bobot lebih. Kebocoran pada sambungan jembatan sering tidak langsung terlihat karena airnya menetes ke bawah lantai jembatan, dan baru ketahuan ketika bantalan atau kepala pilar sudah mulai berkarat. Pada tahap itu, penanganannya jauh lebih mahal daripada mengganti segel yang bocor.
Kondisi lingkungan dan akses lokasi. Selain beban dan air, kondisi lapangan ikut menentukan. Suhu operasional harian, paparan sinar matahari langsung, hingga kemudahan akses untuk perawatan berkala perlu diperhitungkan. Jembatan atau bangunan di lokasi yang sulit dijangkau menuntut jenis sambungan yang perawatannya tidak terlalu sering, atau setidaknya menuntut jadwal inspeksi yang direncanakan sejak awal agar tidak terabaikan.
Material konstruksi. Pilihan baja, stainless steel, atau karet/elastomer disesuaikan dengan lingkungan: baja untuk kekuatan, stainless steel untuk ketahanan korosi, elastomer untuk fleksibilitas dan penyegelan.
Material elastomer, khususnya pada strip seal dan compression seal, perlu memenuhi spesifikasi ketat: tahan ozon, UV, abrasi, dan bahan kimia. Karet pengisi yang putus atau menipis, masalah yang lazim muncul pada tipe compression seal, strip seal, maupun modular, adalah pertanda awal kegagalan yang memangkas umur sambungan secara drastis. Persyaratan mutu material untuk tiap produk mengacu pada TDS-nya, dan pencocokannya dilakukan saat survei.
Mutu expansion joint tidak berhenti pada desain dan material. Presisi pemasangan dan kedisiplinan perawatan sama menentukannya. Produk sebaik apa pun akan gagal dini bila dipasang tidak sesuai spesifikasi atau dibiarkan tanpa perawatan.
Pemasangan jenis jembatan yang kompleks seperti Strip Seal atau Modular menuntut keahlian dan kepatuhan pada pedoman pelaksanaan yang berlaku. Untuk siar muai jenis Asphaltic Plug, pelaksanaannya mengikuti pedoman teknis yang telah ditetapkan agar mutu di lapangan terjaga.
Langkah yang menentukan mencakup penyiapan celah sambungan, pemasangan angkur baja yang kuat ke struktur beton, serta pemasangan segel atau penutup. Pada tipe Strip Seal, elemen seal diletakkan di antara celah agar mampu menahan pergerakan sekaligus menjaga kedap air. Kesalahan penempatan atau pengelasan angkur bisa memicu pergerakan yang tidak terkontrol, yang berujung pada robeknya segel karet atau rusaknya tepi beton.
Perawatan preventif adalah kunci memperpanjang umur layan sambungan. Inti kegiatannya berupa inspeksi visual dan fungsional secara berkala, yang mencakup beberapa hal.
Pemeriksaan segel karet. Cari tanda karet pengisi yang putus, menipis, atau terlepas, masalah umum pada compression seal, strip seal, dan modular joint. Segel yang rusak diganti segera agar sambungan tetap kedap air.
Pemeriksaan angkur dan baja. Pastikan angkur tidak longgar dan tidak mengalami korosi serius. Korosi pada baja pendukung menurunkan kapasitas beban sambungan.
Pembersihan celah. Pastikan tidak ada kerikil, sampah, atau puing yang menumpuk di celah. Tumpukan menghambat pergerakan bebas sambungan dan memicu kerusakan internal ketika struktur bergerak.
Dengan perawatan yang terencana, kerusakan kecil bisa dicegah sebelum berkembang menjadi kegagalan besar. Program pemeliharaan yang berjalan membuat expansion joint menjalankan fungsinya sepanjang umur layannya, dan biaya yang sudah dikeluarkan terbayar oleh keawetan struktur.
Acuan teknis pemilihan fender pada dermaga modern umumnya merujuk pedoman PIANC dan standar BS 6349 untuk struktur maritim, sedangkan spesifikasi material karet mengacu sertifikasi produk masing-masing pabrikan. Penentuan ukuran akhir tetap melalui survei lokasi dan perhitungan beban sandar oleh tim berpengalaman.
PT Mitra Lindung Sarana adalah kontraktor kimia konstruksi dan rubber fender yang beroperasi di Kalimantan Timur sejak 2013, memegang sertifikasi SNI ISO 9001:2015 (mutu), ISO 14001:2015 (lingkungan), dan ISO 45001:2018 (keselamatan kerja). Rekam jejak pengerjaan mencakup sektor perminyakan, petrochemical, pertambangan, fasilitas bandar udara, pelabuhan, power plant, hingga industri makanan-minuman.
Acuan mutu campuran dan pelaksanaan beton dalam praktik umum mengikuti standar nasional SNI untuk beton struktural; detail proporsi final ditentukan dari hasil uji bahan dan kondisi lapangan saat survei.
Pengalaman lapangan PT Mitra Lindung Sarana di sektor energi, pelabuhan, dan pertambangan Kalimantan Timur menjadi dasar penyusunan panduan ini. Sejak 2013 tim teknisi bersertifikat mutu (SNI ISO 9001:2015) menangani pekerjaan concrete repair, grouting, waterproofing, hingga pemasangan rubber fender dengan manajemen keselamatan tersertifikasi ISO 45001:2018.
Setiap jembatan dan bangunan punya kondisi beban, bentang, dan lingkungan yang berbeda, sehingga jenis expansion joint yang tepat pun berbeda. Ketimbang menebak dari katalog, pencocokan kapasitas pergerakan, material, dan metode pemasangan sebaiknya dilakukan berdasarkan data proyek dan TDS produk yang dipilih.
