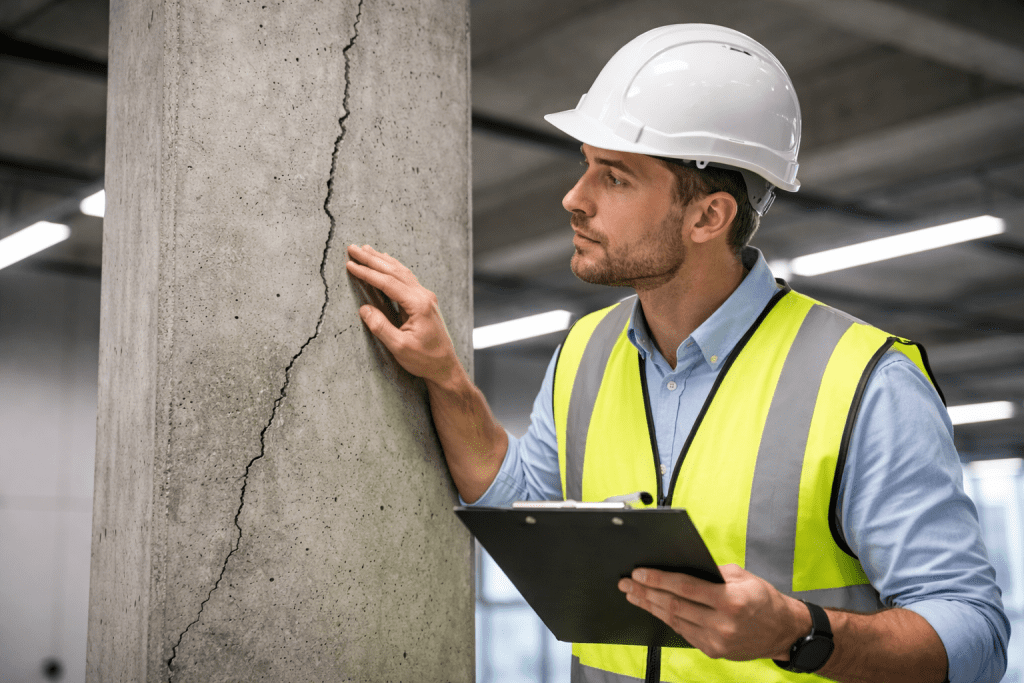

Pemeriksaan Visual Retak Beton merupakan langkah awal yang krusial dalam audit dan evaluasi kondisi struktur beton bertulang, khususnya pada kolom yang berfungsi sebagai penopang beban utama bangunan. Membedakan antara retak rambut (hairline cracks) dan retak struktur hanya berdasarkan pengamatan mata telanjang membutuhkan pemahaman mendalam tentang karakteristik visual, pola, dan lokasi keretakan tersebut.
Retak pada kolom beton secara garis besar dibagi menjadi dua kategori: retak non-struktural dan retak struktural. Memahami perbedaan mendasar dalam lebar, kedalaman, dan pola retakan akan menjadi kunci untuk menentukan tingkat urgensi penanganan bagi insinyur maupun pemilik bangunan.
1. Karakteristik Visual Utama Retak Rambut (Hairline Cracks)
Retak rambut didefinisikan sebagai jenis keretakan yang sangat tipis, dangkal, dan umumnya tidak menembus lapisan dalam elemen struktural beton. Retakan ini seringkali dianggap sebagai kerusakan permukaan yang lebih bersifat kosmetik.
- Lebar Retak: Biasanya sangat kecil, kurang dari 2 mm (bahkan sering di bawah 0,3 mm). Retakan ini sering digambarkan sebagai retakan yang “belum terbuka”.
- Pola Retak: Sering muncul dalam pola crazing (heksagonal seperti jaring laba-laba) atau garis-garis tipis memanjang yang acak.
- Penyebab: Umumnya dipicu oleh faktor lingkungan seperti perubahan suhu panas-dingin yang drastis, penyusutan (shrinkage) beton, atau penggunaan air yang berlebihan saat pengecoran.
2. Karakteristik Visual Utama Retak Struktur (Structural Cracks)
Berbeda dengan retak rambut, retak struktur adalah indikasi kerusakan serius yang menembus lapisan dalam kolom beton dan mengancam integritas bangunan. Retak ini menandakan elemen tersebut sudah tidak mampu menahan beban yang bekerja.
- Lebar dan Kedalaman: Secara visual jauh lebih lebar (umumnya > 2 mm) dan terlihat masuk mendalam hingga menembus beton penutup (cover) menuju tulangan.
- Pola Terorganisir: Retak struktur tidak acak. Polanya mengikuti arah gaya, seperti diagonal (geser), horizontal (momen/penurunan), atau vertikal (tekan/korosi).
- Lokasi Kritis: Terkonsentrasi pada area tegangan tinggi seperti sambungan balok-kolom atau dasar kolom.
3. Metodologi Pemeriksaan Visual Retak Beton dan Pengukuran Indikasi
Meskipun pemeriksaan visual hanya mengandalkan mata, ada metodologi tertentu yang harus diikuti untuk memastikan identifikasi dilakukan secara objektif.
- Pembersihan Permukaan: Area retakan harus dibersihkan dari debu atau lumut agar pola asli terlihat jelas.
- Penggunaan Alat Bantu: Inspektur dapat menggunakan crack gauge visual (kartu komparasi) untuk membandingkan lebar retak secara instan di lapangan.
- Dokumentasi: Setiap retakan difoto dengan skala pembanding, dicatat lokasinya, dan ditandai ujungnya untuk memantau apakah retakan tersebut “aktif” (bertambah panjang/lebar) seiring waktu.
| Kriteria Visual | Retak Rambut (Non-Struktural) | Retak Struktur (Struktural) |
|---|---|---|
| Lebar Retak | Sangat kecil (< 2 mm) | Jelas terlihat (> 2 mm) |
| Pola | Acak / Jaring Labalaba | Diagonal, Vertikal, atau Horizontal |
| Tanda Sekunder | Permukaan bersih | Noda karat, beton pecah (spalling) |
| Risiko | Rendah (Kosmetik) | Tinggi (Bahaya Runtuh) |
4. Tanda-tanda Sekunder yang Meningkatkan Kewaspadaan Struktural
Dalam melakukan Pemeriksaan Visual Retak Beton, kehadiran tanda-tanda sekunder hampir selalu mengindikasikan ancaman serius yang memerlukan intervensi segera:

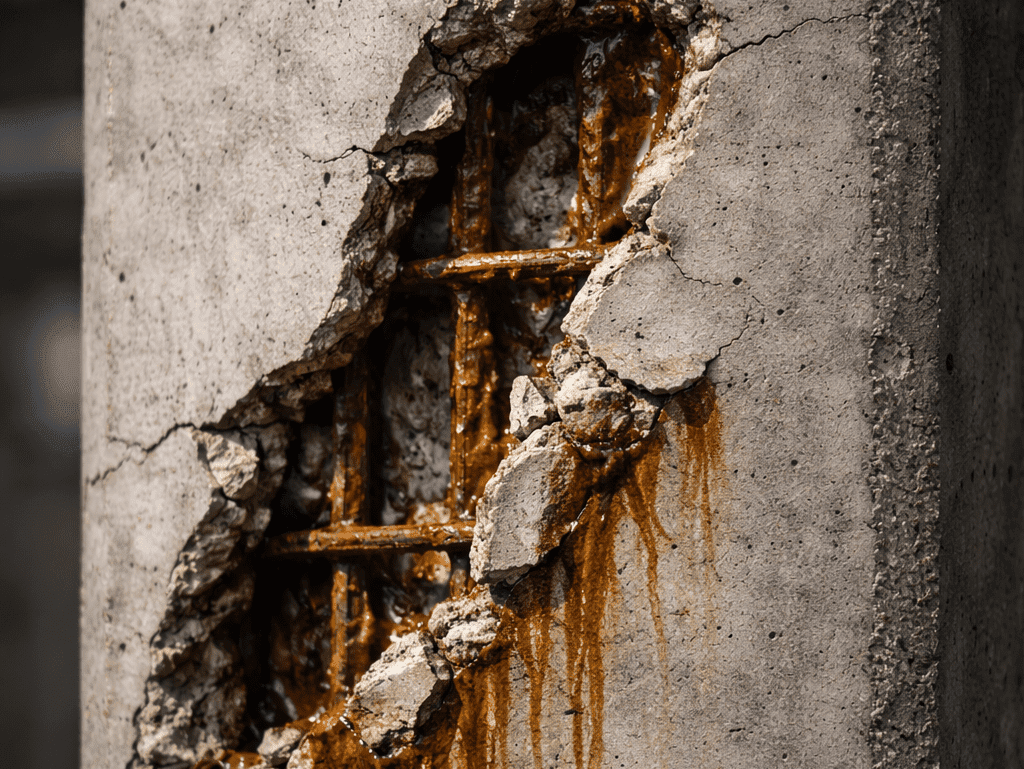

- Korosi dan Noda Karat: Munculnya warna cokelat kemerahan dari celah retak menandakan tulangan baja di dalam beton sudah mulai berkarat dan membengkak.
- Kupasan Beton (Spalling): Kondisi di mana lapisan beton terlepas dan mengekspos tulangan baja. Ini indikasi kapasitas beban kolom sudah sangat menurun.
- Pergeseran (Displacement): Adanya perbedaan ketinggian atau offset antara dua sisi retakan, menunjukkan pergerakan elemen struktur yang masif.
5. Prosedur Tindak Lanjut Setelah Pemeriksaan
Setelah klasifikasi visual dilakukan, langkah selanjutnya sangat bergantung pada kategori retak yang ditemukan:
- Jika Retak Rambut: Tindakan cenderung bersifat preventif. Cukup dilakukan pembersihan dan pengisian retak dengan material viskositas rendah untuk mencegah masuknya air.
- Jika Retak Struktur: Diperlukan evaluasi non-destruktif (NDT) lebih lanjut seperti Hammer Test atau Ultrasonic Pulse Velocity (UPV). Perbaikan biasanya melibatkan metode injeksi epoksi bertekanan tinggi atau penguatan struktur (jacketing).
Kesimpulan
Kemampuan melakukan Pemeriksaan Visual Retak Beton secara akurat adalah kunci keselamatan bangunan. Retak rambut mungkin hanya masalah estetika, namun retak struktur yang disertai noda karat dan pola diagonal adalah sinyal bahaya yang tidak boleh diabaikan. Lakukan pendokumentasian secara berkala dan segera hubungi ahli audit struktur jika Anda menemukan retakan yang melebar atau berpola teratur pada kolom bangunan Anda.
